Circuitos Elétricos: Guia de Conceitos e Aplicações

Os circuitos elétricos estão presentes em praticamente todos os ambientes modernos: no carregador de celular, na iluminação residencial, nos computadores, nos automóveis e nos sistemas industriais. Embora alguns equipamentos pareçam complexos, todos dependem da organização controlada de componentes que permitem o deslocamento de cargas elétricas. Compreender corrente elétrica, tensão elétrica, resistência e as formas de associação entre elementos é essencial para estudar Física, interpretar instalações cotidianas e utilizar a eletricidade com maior segurança. Este guia explica os fundamentos dos circuitos elétricos, a Lei de Ohm, os circuitos em série e em paralelo, além de aplicações e cuidados importantes.

Como Funcionam os Circuitos Elétricos

Um circuito elétrico é um caminho fechado pelo qual as cargas elétricas podem circular. Para que haja funcionamento, é necessário existir uma fonte de energia, condutores adequados, uma carga ou receptor e, em muitos casos, elementos de controle e proteção. Uma pilha conectada a uma lâmpada por fios, por exemplo, forma um circuito simples quando o caminho entre seus terminais está completo.

A fonte fornece diferença de potencial elétrico, também chamada de tensão elétrica. Essa diferença cria uma condição energética capaz de movimentar elétrons em materiais condutores. Nos metais, os elétrons livres respondem ao campo elétrico estabelecido e formam a corrente elétrica. A lâmpada, por sua vez, transforma parte da energia elétrica em luz e calor, enquanto os fios conduzem a corrente com baixa resistência.

É importante distinguir o movimento convencional da corrente do movimento real dos elétrons. Por convenção, a corrente elétrica é representada do polo positivo para o polo negativo da fonte. Contudo, em condutores metálicos, os elétrons se deslocam no sentido oposto, do polo negativo para o positivo. Essa convenção histórica permanece útil para a análise de esquemas e cálculos de circuitos.

Um circuito pode ser fechado ou aberto. No circuito fechado, há continuidade no percurso e a corrente pode circular. No circuito aberto, existe uma interrupção, como ocorre quando um interruptor está desligado; portanto, não há corrente significativa na carga. Também pode acontecer um curto-circuito, situação em que a corrente encontra um trajeto de resistência muito baixa, potencialmente causando aquecimento, danos e risco de incêndio.

Grandezas Fundamentais da Eletricidade

A análise de circuitos elétricos depende principalmente de três grandezas: corrente, tensão e resistência. A corrente elétrica, indicada pela letra I, mede a quantidade de carga elétrica que atravessa uma seção do condutor a cada intervalo de tempo. Sua unidade no Sistema Internacional é o ampère, representado por A. Em instalações residenciais, a corrente varia conforme a potência dos aparelhos conectados e a tensão disponível.

A tensão elétrica, indicada por U ou V, representa a diferença de potencial entre dois pontos. Ela expressa a energia transferida por unidade de carga e é medida em volts, ou V. No Brasil, são comuns redes de 127 V e 220 V, mas as características podem variar conforme a região e o tipo de instalação. A tensão não deve ser confundida com a corrente: uma fornece a condição para o deslocamento das cargas, enquanto a outra corresponde ao fluxo efetivo dessas cargas.

A resistência elétrica, indicada por R e medida em ohms, símbolo Ω, é a oposição que um material oferece à passagem da corrente. Fios longos, finos ou fabricados com materiais menos condutores tendem a apresentar maior resistência. Resistores são componentes projetados especificamente para limitar a corrente, dividir tensões ou adequar o funcionamento de dispositivos eletrônicos.

Outra grandeza relevante é a potência elétrica, medida em watts, símbolo W. Ela indica a rapidez com que a energia elétrica é transformada em outras formas de energia. Em condições simples, pode ser calculada por P = U × I. Assim, um equipamento de maior potência geralmente consome mais energia por unidade de tempo, embora o consumo total também dependa do período de utilização.

A Lei de Ohm e Seus Cálculos Práticos

A Lei de Ohm é uma das relações mais importantes no estudo dos circuitos elétricos. Para um condutor ôhmico mantido em condições físicas aproximadamente constantes, a tensão é proporcional à corrente. A equação é U = R × I. Dessa forma, conhecendo duas grandezas, é possível determinar a terceira: I = U/R e R = U/I.

Considere um resistor de 10 Ω ligado a uma fonte de 20 V. Aplicando a Lei de Ohm, a corrente será I = 20/10, resultando em 2 A. Se a resistência aumentar para 20 Ω e a tensão permanecer a mesma, a corrente cairá para 1 A. Esse exemplo evidencia que, sob tensão constante, maior resistência significa menor corrente.

A Lei de Ohm é especialmente útil para dimensionar circuitos básicos e compreender o comportamento de aparelhos. Entretanto, nem todos os componentes obedecem a essa relação de modo linear. Diodos, transistores, lâmpadas incandescentes e dispositivos semicondutores podem apresentar resistência variável conforme a tensão, a temperatura e outras condições de operação. Por isso, a fórmula deve ser aplicada considerando o contexto e as especificações técnicas do componente.

Para aprofundar o estudo das unidades elétricas e das grandezas físicas, é possível consultar o material educativo do Inmetro sobre potência e consumo de energia. O entendimento correto desses conceitos contribui para leituras mais conscientes de etiquetas de equipamentos e contas de eletricidade.

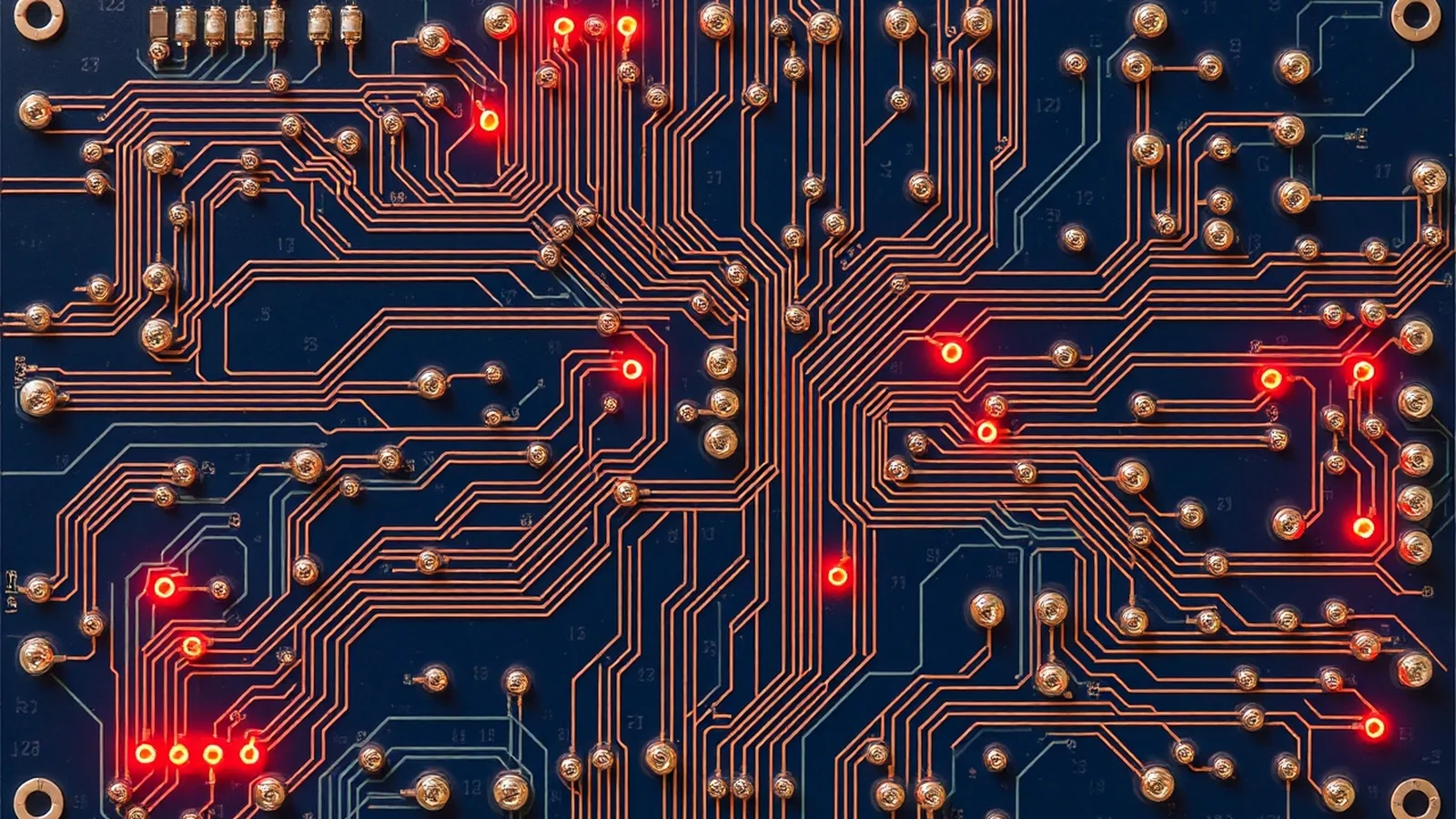

Componentes Essenciais de um Circuito

Os circuitos elétricos podem reunir componentes passivos, ativos, de comando e de proteção. A escolha de cada item depende da finalidade do sistema, da tensão de operação, da corrente prevista e do ambiente de instalação. Em equipamentos eletrônicos, os elementos são organizados em placas de circuito impresso; em instalações prediais, eles são distribuídos por eletrodutos, caixas, quadros e dispositivos de proteção.

Elementos que Formam uma Instalação Básica

• Fonte de alimentação: fornece energia ao circuito, como pilhas, baterias, fontes eletrônicas, geradores ou a rede elétrica.
• Condutores: fios e cabos que estabelecem o caminho para a corrente elétrica, normalmente produzidos com cobre ou alumínio.
• Carga elétrica: componente que utiliza a energia, como lâmpada, motor, resistor, aquecedor, ventilador ou equipamento eletrônico.
• Interruptor: abre ou fecha o circuito, permitindo controlar a passagem de corrente.
• Resistor: limita a corrente e pode provocar queda de tensão controlada em parte do circuito.
• Fusível ou disjuntor: protege contra sobrecorrentes e curtos-circuitos, interrompendo o circuito em condições anormais.
• Instrumentos de medição: voltímetro, amperímetro e multímetro são usados para verificar tensão, corrente, resistência e continuidade.

A segurança desses componentes não depende apenas de sua presença, mas do dimensionamento correto. Cabos inadequados podem superaquecer, e disjuntores com especificações incorretas podem deixar de proteger a instalação. As exigências técnicas brasileiras para instalações elétricas de baixa tensão são tratadas pela ABNT NBR 5410, referência importante para profissionais habilitados.

Circuito Série e Circuito Paralelo: Comparação

As associações em série e em paralelo modificam a distribuição de tensão, corrente e resistência em um circuito. Entender essa diferença é indispensável para resolver exercícios de Física e interpretar sistemas elétricos reais. Em muitos equipamentos, há combinações dos dois modelos, chamadas de circuitos mistos.

No circuito em série, todos os componentes são atravessados pela mesma corrente. Se uma lâmpada for desconectada, o caminho fica aberto e as demais deixam de funcionar. Como a resistência equivalente é a soma das resistências individuais, a corrente total tende a diminuir quando novos resistores são acrescentados.

No circuito paralelo, cada carga é conectada diretamente aos mesmos pontos de tensão da fonte. Por esse motivo, as lâmpadas de uma residência recebem a tensão da rede de modo independente. Quando uma delas queima, as outras continuam acesas. Entretanto, a adição de ramos reduz a resistência equivalente e pode elevar a corrente total exigida da instalação, o que torna o dimensionamento dos condutores e disjuntores indispensável.

Aplicações Cotidianas dos Circuitos Elétricos

As aplicações dos circuitos elétricos abrangem desde objetos simples até sistemas automatizados. Em uma lanterna, pilhas, interruptor, fios e lâmpada ou LED formam um circuito de baixa tensão. Em um chuveiro elétrico, uma resistência transforma energia elétrica em calor. Já em um computador, circuitos integrados processam informações a partir de sinais elétricos cuidadosamente controlados.

Nas residências, os pontos de iluminação e as tomadas são geralmente montados em paralelo para proporcionar autonomia de uso. Os disjuntores no quadro de distribuição separam circuitos específicos, como iluminação, tomadas de uso geral e equipamentos de maior potência. Essa divisão facilita a proteção, a manutenção e a prevenção de sobrecargas.

Na indústria, circuitos de comando controlam motores, sensores, válvulas e máquinas. Sistemas mais sofisticados utilizam relés, controladores programáveis e inversores de frequência. Nos veículos, a bateria alimenta circuitos de partida, iluminação, injeção eletrônica e entretenimento. Apesar das diferenças de escala, todos esses exemplos seguem os princípios fundamentais de tensão, corrente, resistência e conservação de energia.

Perguntas Comuns Sobre Eletricidade

O que são circuitos elétricos?

Circuitos elétricos são conjuntos de componentes conectados de forma a criar um caminho para a circulação de corrente. Eles podem conter fonte de energia, fios condutores, cargas, interruptores e dispositivos de proteção. Para funcionar continuamente, o percurso precisa estar fechado.

Qual é a diferença entre corrente elétrica e tensão elétrica?

A tensão elétrica é a diferença de potencial que impulsiona as cargas, medida em volts. A corrente elétrica é o fluxo dessas cargas pelo circuito, medida em ampères. Embora relacionadas, são grandezas diferentes e não devem ser usadas como sinônimos.

Como funciona a Lei de Ohm?

A Lei de Ohm relaciona tensão, corrente e resistência pela expressão U = R × I. Ela permite calcular uma grandeza quando as outras duas são conhecidas, desde que o componente apresente comportamento ôhmico nas condições analisadas.

Por que as instalações residenciais usam circuito paralelo?

O circuito paralelo permite que cada aparelho opere com a mesma tensão da rede e de maneira independente. Assim, desligar ou queimar uma lâmpada não interrompe o funcionamento dos demais equipamentos conectados a outros ramos.

O que pode causar um curto-circuito?

Um curto-circuito pode ocorrer quando condutores com potenciais diferentes entram em contato por falha de isolamento, ligação incorreta, umidade, desgaste ou defeito em equipamentos. Como a resistência do caminho acidental é muito baixa, a corrente pode aumentar rapidamente e gerar aquecimento perigoso.

Síntese dos Principais Conceitos

O estudo dos circuitos elétricos fornece uma base sólida para compreender tecnologias essenciais da vida contemporânea. A tensão estabelece a diferença de potencial, a corrente representa o fluxo de cargas e a resistência limita esse fluxo. A Lei de Ohm organiza a relação entre essas grandezas e facilita cálculos em situações básicas. Além disso, identificar as diferenças entre circuito série e circuito paralelo ajuda a explicar desde luzes decorativas até a estrutura de instalações residenciais.

Mais do que decorar fórmulas, aprender eletricidade exige observar como os componentes interagem e reconhecer que toda instalação deve priorizar proteção, dimensionamento e manutenção. O conhecimento teórico favorece decisões mais seguras, mas intervenções em redes elétricas devem ser realizadas por profissionais qualificados.

Fontes para Consulta e Estudo

• INMETRO. Informações ao consumidor sobre potência elétrica e consumo de energia.
• ABNT. ABNT NBR 5410: Instalações elétricas de baixa tensão.
• HALLIDAY, David; RESNICK, Robert; WALKER, Jearl. Fundamentos de Física: Eletromagnetismo.
• TIPLER, Paul A.; MOSCA, Gene. Física para Cientistas e Engenheiros.
• Agência Nacional de Energia Elétrica. Materiais informativos sobre uso seguro e eficiente da energia elétrica.
