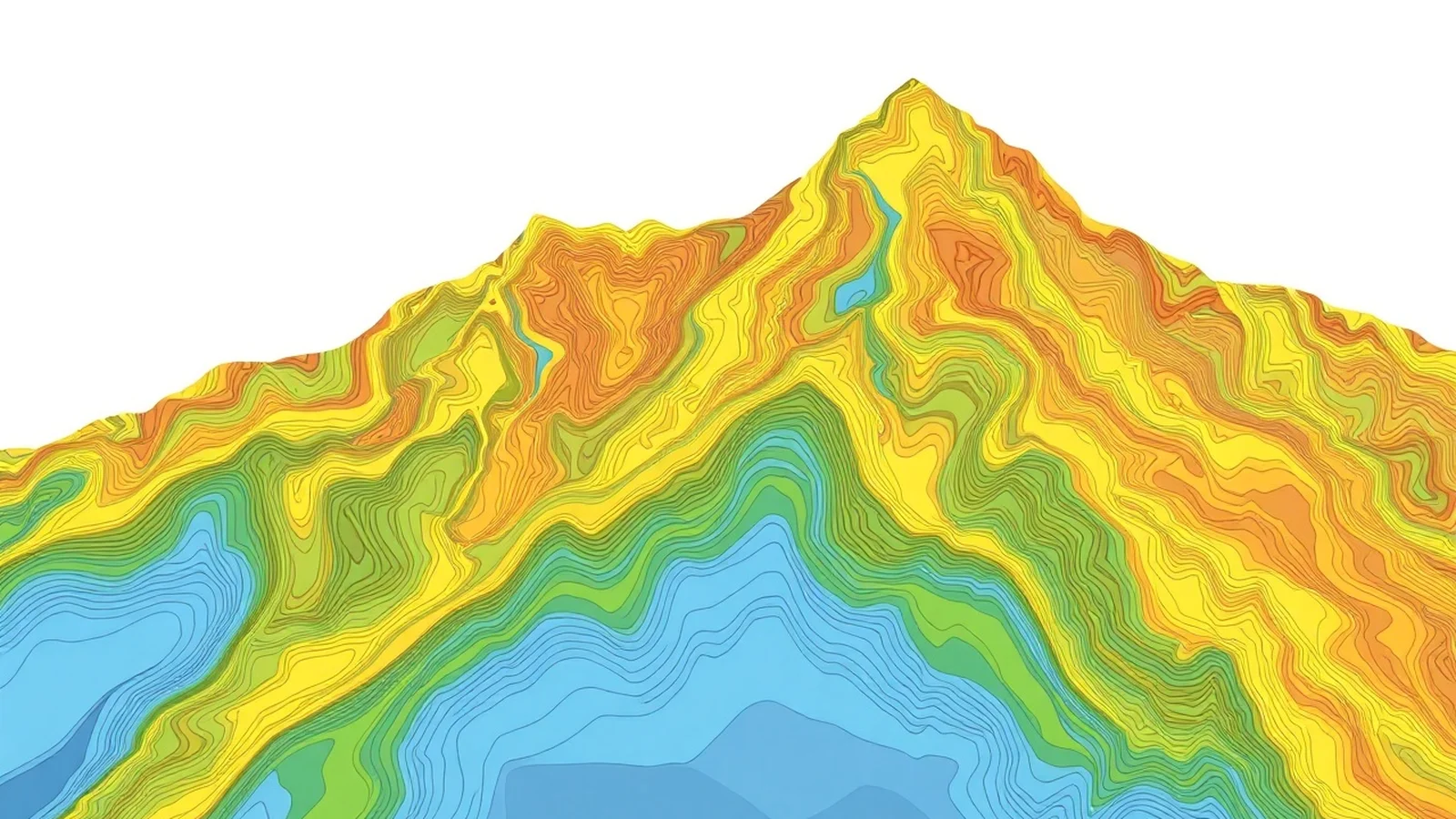

Curvas de Nível: Como Ler Mapas Topográficos

As curvas de nível são linhas empregadas na cartografia para representar a altitude e as formas do relevo em uma superfície plana. Embora a expressão pesquisada seja frequentemente escrita como “curvas nivel”, o uso técnico inclui o acento em “nível”. Elas permitem identificar montanhas, vales, planaltos, encostas, depressões e áreas relativamente planas em um mapa topográfico. Compreender sua leitura é essencial para estudantes, profissionais de geografia, engenharia, arquitetura, agricultura, planejamento urbano, trilhas e gestão ambiental, pois transforma dados altimétricos em informações práticas sobre o terreno.

O que são curvas de nível na cartografia

Uma curva de nível é uma linha que une todos os pontos de uma área que possuem a mesma altitude em relação a uma referência, geralmente o nível médio do mar. Em outras palavras, se uma curva estiver identificada com 500 metros, todos os lugares localizados sobre ela apresentam altitude de 500 metros. A linha não indica uma estrada, um rio ou uma fronteira: ela é uma convenção gráfica destinada a mostrar a terceira dimensão do espaço geográfico.

Em um mapa, as curvas são desenhadas de modo contínuo e, em regra, não se cruzam. Isso ocorre porque um mesmo ponto no terreno não pode ter duas altitudes diferentes simultaneamente. Há exceções muito específicas em representações de paredões, cavernas ou estruturas artificiais, mas, no ensino e na leitura convencional de cartas topográficas, a regra é considerar que curvas de nível não se interceptam.

O conjunto dessas linhas forma uma imagem detalhada do relevo. Quando elas aparecem próximas umas das outras, indicam uma mudança rápida de altitude em uma curta distância horizontal, caracterizando uma encosta íngreme. Quando estão afastadas, revelam uma variação suave de altitude, comum em terrenos planos ou levemente ondulados. Portanto, não basta observar o número marcado: é necessário analisar o espaçamento, o formato e a continuidade das curvas.

No Brasil, órgãos públicos e instituições técnicas produzem bases cartográficas que apoiam estudos territoriais e ambientais. O IBGE disponibiliza informações sobre cartas e mapas fundamentais para a compreensão da representação espacial do território nacional. Esse tipo de material permite relacionar altitudes, drenagem, ocupação humana e características físicas de diferentes regiões.

Como interpretar altitude, relevo e equidistância

A leitura correta das curvas de nível depende de três conceitos principais: altitude, relevo e equidistância. A altitude é a distância vertical entre um ponto da superfície terrestre e o nível médio do mar. Já o relevo corresponde ao conjunto de irregularidades da crosta terrestre, incluindo elevações, declives, vales, serras e depressões. A equidistância é a diferença vertical constante entre duas curvas consecutivas de um mesmo mapa.

Se uma carta utiliza equidistância de 20 metros e há uma curva com cota de 400 metros, a curva seguinte poderá indicar 420 metros ou 380 metros, conforme o sentido da variação altimétrica. Essa regularidade torna possível calcular valores intermediários e perceber a amplitude do terreno. A equidistância costuma constar na legenda, na margem do mapa ou nas informações técnicas da carta; consultá-la é indispensável antes de realizar qualquer interpretação.

As curvas mais espessas, geralmente acompanhadas de números, são chamadas de curvas mestras. Elas facilitam a leitura porque aparecem em intervalos regulares maiores, como a cada cinco curvas comuns. Entre duas curvas mestras podem existir curvas intermediárias, normalmente mais finas, que detalham a variação da altitude. Em mapas muito detalhados, também podem ser usadas curvas auxiliares tracejadas para representar diferenças menores de elevação em áreas quase planas.

Um padrão circular ou ovalado com valores crescentes em direção ao centro costuma indicar uma colina, morro ou montanha. Ao contrário, curvas fechadas com valores decrescentes para o interior podem representar uma depressão, especialmente quando há pequenos traços voltados para dentro, chamados de hachuras. Já as curvas que formam um “V” apontando para áreas mais elevadas normalmente acompanham vales; nesse caso, o vértice do “V” aponta para montante, isto é, para a nascente do curso d’água.

A análise do relevo por curvas de nível também exige atenção à escala cartográfica. Uma escala grande, como 1:10.000, mostra uma área menor com grande riqueza de detalhes. Uma escala pequena, como 1:1.000.000, representa uma área extensa, porém com simplificação das formas do terreno. Assim, duas cartas podem apresentar a mesma região com curvas de nível visualmente distintas sem que uma esteja errada: elas foram produzidas para finalidades e níveis de detalhamento diferentes.

Aplicações práticas das curvas de nível

As curvas de nível têm uso amplo porque oferecem uma leitura objetiva da topografia. Na engenharia civil, ajudam na escolha de traçados para rodovias, ferrovias, redes de drenagem e obras de infraestrutura. Em geral, um projeto procura evitar declividades excessivas, pois elas aumentam custos de escavação, aterro, contenção e manutenção. Ao avaliar as curvas, profissionais conseguem antecipar obstáculos e planejar soluções mais seguras.

Na agricultura, a cartografia altimétrica apoia o plantio em nível, a conservação do solo e o controle da erosão. O cultivo orientado pelas curvas pode reduzir a velocidade do escoamento superficial da água da chuva, favorecendo a infiltração e diminuindo a perda de nutrientes. Essa prática precisa ser definida por análise técnica local, considerando solo, declividade, clima e sistema de produção, mas o mapa topográfico é uma ferramenta inicial importante.

Em atividades de campo, como montanhismo, ciclismo e caminhadas, as curvas de nível permitem estimar o esforço de uma rota. Um percurso curto pode ser fisicamente exigente se atravessar curvas muito próximas, pois isso revela forte ganho de altitude. Por outro lado, uma rota mais longa e com curvas espaçadas pode ser menos íngreme. Plataformas digitais de navegação ajudam, mas a leitura de cartas continua relevante como habilidade de orientação e segurança.

No planejamento ambiental e urbano, as informações altimétricas auxiliam a identificar áreas vulneráveis a alagamentos, movimentos de massa e erosão. Vales estreitos, encostas muito íngremes e áreas de baixa altitude relativas ao entorno demandam análise criteriosa. As curvas de nível, porém, não substituem levantamentos geotécnicos, hidrológicos ou vistorias presenciais quando há risco à população ou necessidade de licenciamento.

Elementos essenciais para ler um mapa topográfico

• Legenda: apresenta símbolos, cores, convenções e a equidistância utilizada no documento.
• Escala: informa a relação entre a distância medida no mapa e a distância real no terreno.
• Cotas altimétricas: números que indicam a altitude de curvas mestras, pontos cotados e marcos específicos.
• Curvas mestras: linhas mais destacadas que facilitam a identificação dos principais intervalos de altitude.
• Curvas intermediárias: linhas mais finas situadas entre as mestras, usadas para detalhar o relevo.
• Hidrografia: rios e córregos ajudam a reconhecer vales, pois a água tende a fluir das áreas mais altas para as mais baixas.
• Orientação geográfica: norte, coordenadas e grade cartográfica são necessários para localizar corretamente a área analisada.
• Declividade: deve ser inferida pela proximidade das curvas, considerando sempre a escala e a equidistância.

Para ampliar o estudo, é útil comparar a carta topográfica com imagens de satélite e modelos digitais de elevação. O Serviço Geológico dos Estados Unidos explica princípios de mapas topográficos e disponibiliza materiais técnicos que ajudam a visualizar a relação entre terreno, altitude e representação cartográfica.

Comparação de padrões nas curvas de nível

Dúvidas comuns sobre curvas de nível

Qual é a diferença entre altitude e curva de nível?

A altitude é o valor vertical de um ponto em relação ao nível médio do mar. A curva de nível é a linha cartográfica que conecta diversos pontos com a mesma altitude. Portanto, a altitude é uma medida, enquanto a curva é a forma gráfica usada para representar essa medida no mapa.

Como saber se uma encosta é íngreme?

Observe o espaçamento entre as linhas. Curvas de nível próximas sinalizam que a altitude muda rapidamente em uma distância horizontal pequena, indicando forte inclinação. Curvas distantes sugerem declive suave. Para uma avaliação numérica, é preciso combinar diferença de altitude, escala e distância horizontal real.

Por que as curvas de nível não se cruzam?

Em condições normais, elas não se cruzam porque cada linha representa uma única altitude. Se duas curvas se cruzassem, o mesmo ponto teria duas altitudes diferentes, o que é impossível em uma superfície terrestre convencional. Representações especiais de estruturas verticais podem usar convenções próprias.

O que significa equidistância entre curvas de nível?

Equidistância é a diferença vertical fixa entre duas curvas consecutivas. Em uma carta com equidistância de 10 metros, cada linha seguinte representa uma subida ou descida de 10 metros. Esse dado é essencial para calcular desníveis e interpretar corretamente a intensidade do relevo.

Curvas de nível servem apenas para mapas impressos?

Não. Elas também aparecem em sistemas de informação geográfica, aplicativos de navegação, modelos digitais de terreno, projetos de engenharia e plataformas de sensoriamento remoto. Mesmo em ambientes digitais, o princípio permanece o mesmo: representar visualmente pontos de igual altitude para facilitar a análise do terreno.

Conclusão: leitura do terreno com mais precisão

Dominar as curvas de nível é uma competência valiosa para interpretar mapas topográficos e compreender a organização física das paisagens. Ao reconhecer altitude, equidistância, escala e padrões de espaçamento, torna-se possível identificar áreas elevadas, vales, declives e superfícies planas com maior segurança. Essa leitura apoia decisões em estudos acadêmicos, deslocamentos ao ar livre, planejamento territorial e atividades técnicas.

Mais do que linhas desenhadas em uma carta, as curvas de nível revelam a estrutura do relevo e ajudam a antecipar como a água, os caminhos e a ocupação humana se relacionam com o terreno. A prática de comparar mapas, legendas e dados altimétricos aprimora a interpretação. Para análises profissionais, especialmente em obras, riscos geológicos ou uso do solo, o ideal é complementar a cartografia com dados atualizados e avaliação de especialistas habilitados.

Referências para aprofundamento

• Instituto Brasileiro de Geografia e Estatística. Cartas e mapas do Brasil. Disponível em: ibge.gov.br. Acesso em: 3 ago. 2026.
• United States Geological Survey. Topographic Maps. Disponível em: usgs.gov. Acesso em: 3 ago. 2026.
• Instituto Brasileiro de Geografia e Estatística. Noções básicas de cartografia. Rio de Janeiro: IBGE.
• Joly, Fernand. A Cartografia. Campinas: Papirus.
• Oliveira, Cêurio de. Curso de Cartografia Moderna. Rio de Janeiro: IBGE.
