Lentes 1: Guia de Lentes Esféricas e Imagens

O estudo de lentes 1 introduz um dos temas mais importantes da óptica geométrica: o comportamento da luz ao atravessar materiais transparentes com superfícies curvas. As lentes estão presentes em óculos, lupas, câmeras, telescópios, microscópios, projetores e diversos equipamentos médicos. Compreender as lentes esféricas exige conhecer a refração, os elementos geométricos de uma lente e as regras de formação de imagens. Neste guia, você verá como diferenciar uma lente convergente de uma lente divergente, interpretar seus raios principais e aplicar as fórmulas fundamentais com segurança.

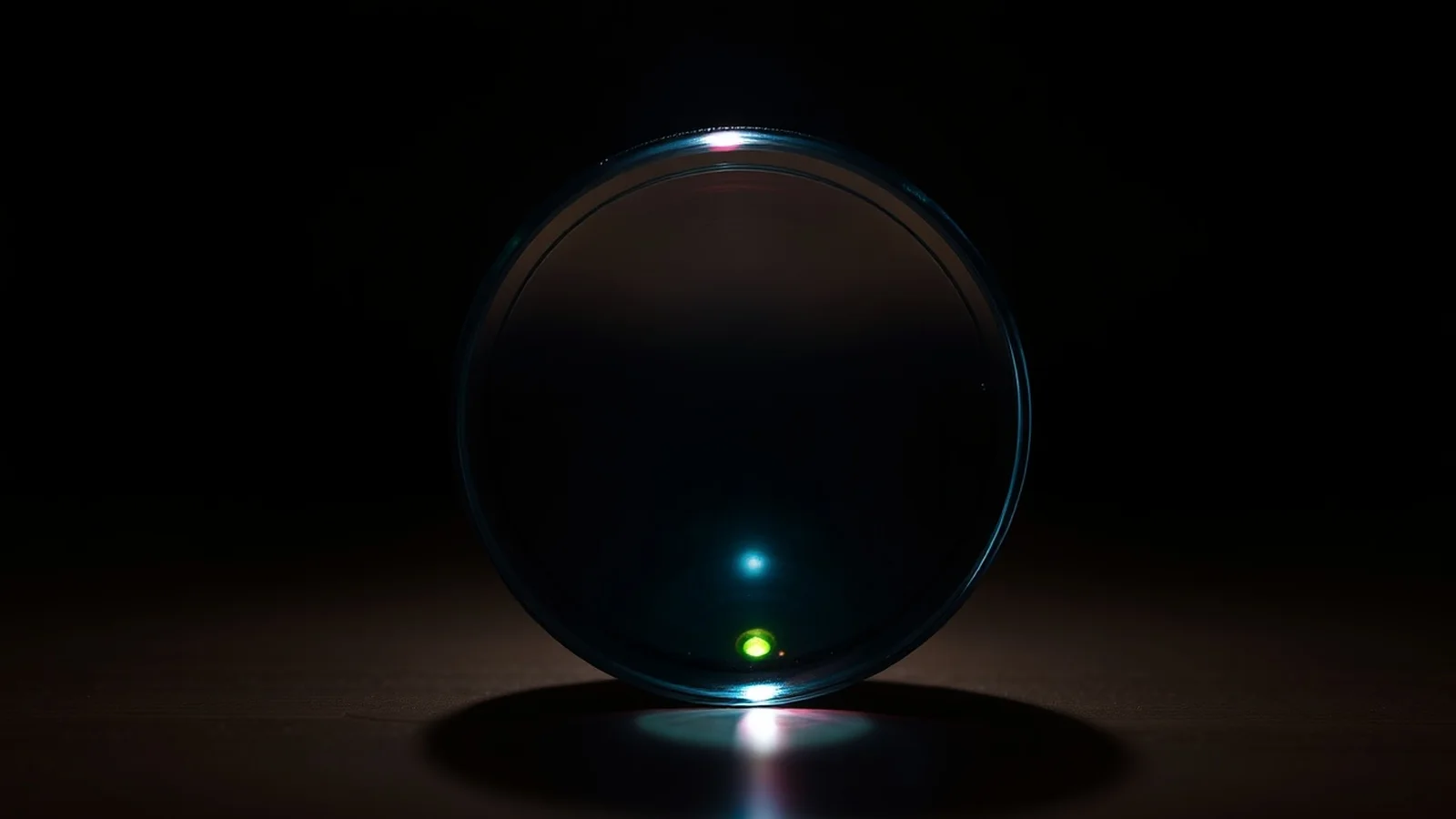

Fundamentos das lentes esféricas

Uma lente é um meio transparente e refringente, normalmente produzido em vidro, acrílico ou polímeros especiais, limitado por duas superfícies, das quais pelo menos uma é curva. Chama-se lente esférica aquela cujas superfícies curvas pertencem a esferas imaginárias. Quando um raio luminoso passa do ar para o material da lente e depois retorna ao ar, sua direção pode ser modificada pelo fenômeno da refração.

A refração ocorre porque a velocidade da luz muda ao atravessar meios com índices de refração diferentes. Esse princípio é descrito pela lei de Snell-Descartes e explica por que uma lente pode aproximar ou afastar raios de luz. Para uma visão conceitual confiável sobre a propagação da luz e seus fenômenos, é útil consultar os materiais educativos do Mundo Educação sobre refração da luz.

Nas lentes 1, os elementos mais relevantes são o eixo principal, uma linha horizontal imaginária que atravessa o centro óptico; o centro óptico, ponto em que um raio de luz passa praticamente sem sofrer desvio perceptível; os focos principais; e a distância focal. O foco é o local onde raios paralelos ao eixo principal convergem ou do qual parecem divergir após atravessar a lente. A distância entre o centro óptico e o foco recebe o nome de distância focal, usualmente representada pela letra f.

É importante distinguir lentes delgadas de sistemas ópticos mais complexos. No modelo escolar, considera-se que a espessura da lente é muito pequena em comparação às demais distâncias do problema. Essa simplificação permite empregar construções geométricas e equações com boa precisão em inúmeras situações didáticas. Em equipamentos reais, contudo, podem existir aberrações ópticas, espessuras significativas e combinações de lentes que tornam a análise mais sofisticada.

Lente convergente: quando os raios se aproximam

A lente convergente, também chamada de lente de bordas finas, é mais espessa na região central do que nas extremidades. Seu efeito principal é fazer com que raios de luz incidentes paralelos ao eixo principal se encontrem em um ponto real, localizado do outro lado da lente. Por isso, sua distância focal é convencionalmente positiva.

Há vários formatos de lentes convergentes: biconvexa, plano-convexa e côncavo-convexa, desde que a curvatura e o material produzam comportamento convergente. Esse tipo de lente é utilizado em lupas, objetivas de microscópios, câmeras fotográficas e em correções de hipermetropia, conforme prescrição profissional. A lente convergente pode produzir imagens reais ou virtuais, dependendo da posição do objeto em relação ao foco.

Quando o objeto está além do foco, os raios refratados efetivamente se cruzam, formando uma imagem real, que pode ser projetada em uma tela. Essa imagem é invertida. Já quando o objeto fica entre a lente e o foco, os raios saem divergentes; seus prolongamentos para trás parecem encontrar-se no mesmo lado do objeto. Nesse caso, forma-se uma imagem virtual, direita e ampliada, como ocorre em uma lupa usada corretamente.

Uma construção de raios ajuda a visualizar o processo. Um raio que incide paralelamente ao eixo principal emerge passando pelo foco imagem. Um raio que passa pelo centro óptico mantém aproximadamente sua direção. O cruzamento desses raios, ou de seus prolongamentos, determina a posição e a natureza da imagem. Essa estratégia é especialmente útil em exercícios de formação de imagens e evita a memorização isolada de casos.

Lente divergente e a dispersão controlada da luz

A lente divergente apresenta a região central mais fina que as bordas. Em geral, ela pode ser bicôncava, plano-côncava ou convexo-côncava, desde que o resultado óptico seja divergente. Raios incidentes paralelos ao eixo principal saem separados após atravessar a lente, como se tivessem partido de um foco situado no mesmo lado do objeto. Por convenção, sua distância focal é negativa.

Em condições usuais, uma lente divergente forma uma imagem virtual, direita e menor que o objeto. Como os raios refratados não se encontram de fato, essa imagem não pode ser projetada diretamente em uma tela. Ela é encontrada pelo prolongamento dos raios emergentes na direção contrária ao seu sentido de propagação.

Esse comportamento possui aplicações práticas importantes. Lentes divergentes são usadas na correção da miopia, pois ajudam a deslocar adequadamente o foco dos raios luminosos para a retina. Também aparecem em sistemas ópticos combinados, visores e instrumentos em que se deseja ampliar o campo visual ou compensar efeitos de outras lentes. A escolha de lentes corretivas deve ser feita exclusivamente por profissional habilitado, após exame ocular apropriado.

Elementos essenciais para resolver exercícios

• Objeto: elemento luminoso ou iluminado que será observado por meio da lente.
• Imagem: representação óptica produzida após a refração dos raios de luz.
• Centro óptico: ponto central da lente delgada, associado à passagem quase retilínea de um raio específico.
• Foco objeto: foco localizado no lado de onde os raios chegam à lente.
• Foco imagem: foco situado no lado para o qual os raios emergem em uma lente convergente.
• Distância focal: distância entre o centro óptico e o foco, expressa em metros ou centímetros.
• Vergência: grandeza medida em dioptrias, calculada por V = 1/f, quando f está em metros.
• Aumento linear transversal: relação entre o tamanho da imagem e o tamanho do objeto, indicando ampliação, redução ou inversão.

Antes de calcular, defina um sistema de sinais coerente e mantenha as unidades padronizadas. A distância focal e a distância do objeto devem estar na mesma unidade. Em questões de vergência, use metros para obter dioptrias. Além disso, não confunda uma imagem virtual com uma imagem irreal: ela é uma imagem óptica observável, mas não resulta do encontro físico dos raios luminosos.

Comparação entre lentes convergentes e divergentes

A tabela mostra que a diferença central não está apenas no formato visual da lente, mas na maneira como ela modifica a trajetória dos raios. Em provas e atividades práticas, observar a espessura relativa das regiões central e periférica costuma ser um bom primeiro passo, mas a análise dos raios é o critério decisivo.

Equações e interpretação da formação de imagens

Para lentes delgadas, uma relação muito utilizada é a equação de Gauss: 1/f = 1/p + 1/p'. Nela, f representa a distância focal, p é a distância do objeto até a lente e p' é a distância da imagem até a lente. Os sinais devem seguir a convenção adotada pelo curso ou material didático. Em uma interpretação comum, a imagem real possui distância positiva no lado oposto ao objeto, enquanto a imagem virtual aparece com valor negativo por estar no mesmo lado do objeto.

O aumento linear transversal pode ser calculado por A = i/o = -p'/p, em que i é a altura da imagem e o é a altura do objeto. Se o aumento for positivo, a imagem é direita; se for negativo, é invertida. Um módulo maior que 1 indica ampliação, enquanto um módulo menor que 1 mostra redução. Esses resultados devem ser confrontados com o desenho de raios, pois o esquema funciona como uma verificação física do cálculo.

Considere uma lente convergente com distância focal de 10 cm e um objeto colocado a 30 cm do centro óptico. Aplicando a equação, obtém-se 1/10 = 1/30 + 1/p'. Logo, 1/p' = 1/15 e p' = 15 cm. A imagem é real, formada no outro lado da lente e invertida. O aumento é A = -15/30 = -0,5, indicando uma imagem invertida com metade do tamanho do objeto.

Para aprofundar a fundamentação científica, a seção de óptica do Khan Academy sobre óptica geométrica oferece explicações e recursos sobre raios luminosos, espelhos e lentes. Ao estudar, priorize a compreensão do significado de cada grandeza, em vez de apenas substituir números em fórmulas.

Dúvidas comuns sobre lentes 1

O que significa lentes 1?

Lentes 1 geralmente identifica uma introdução ao estudo das lentes na disciplina de Física. O conteúdo aborda lentes esféricas, refração, foco, distância focal, lentes convergentes, lentes divergentes e os princípios básicos de formação de imagens.

Como identificar uma lente convergente?

Em um meio como o ar, a lente convergente costuma ser mais espessa no centro do que nas bordas. Ela faz raios paralelos ao eixo principal convergirem para um foco real após a refração. Exemplos comuns incluem lupas e lentes de aumento.

Uma lente divergente pode formar imagem real?

Para um objeto real nas condições usuais estudadas em óptica geométrica, a lente divergente forma imagem virtual, direita e reduzida. Em sistemas mais avançados, com objetos virtuais ou combinações de lentes, a análise pode apresentar outras situações.

Por que a imagem da lupa fica maior?

Quando o objeto é colocado entre a lente convergente e seu foco, a lente produz uma imagem virtual, direita e ampliada. O observador percebe os prolongamentos dos raios emergentes como se eles partissem de uma imagem maior, situada atrás do objeto.

O que é dioptria em lentes?

Dioptria é a unidade de medida da vergência de uma lente. Ela corresponde ao inverso da distância focal em metros: V = 1/f. Uma lente de distância focal igual a 0,5 m possui vergência de 2 dioptrias, por exemplo.

Síntese para estudar óptica com eficiência

Dominar lentes 1 depende de relacionar desenho, linguagem física e cálculo. A lente convergente reúne raios e pode gerar imagens reais ou virtuais; a lente divergente separa raios e, em situações usuais, gera imagens virtuais, direitas e menores. O centro óptico, os focos e a distância focal são referências indispensáveis para analisar cada caso.

Uma rotina eficiente de estudo consiste em identificar o tipo de lente, marcar eixo e focos, desenhar pelo menos dois raios notáveis e somente então aplicar a equação de Gauss. Dessa forma, a formação de imagens deixa de ser uma sequência de regras decoradas e passa a ser entendida como consequência da refração. Esse conhecimento é fundamental para avançar em óptica, compreender instrumentos tecnológicos e interpretar aplicações cotidianas das lentes.

Fontes consultadas

• HEWITT, Paul G. Física Conceitual. Porto Alegre: Bookman.
• HALLIDAY, David; RESNICK, Robert; WALKER, Jearl. Fundamentos de Física: Óptica e Física Moderna. Rio de Janeiro: LTC.
• Mundo Educação — Lentes Esféricas.
• Khan Academy — Geometric Optics.
• YOUNG, Hugh D.; FREEDMAN, Roger A. Física Universitária com Física Moderna. São Paulo: Pearson.
